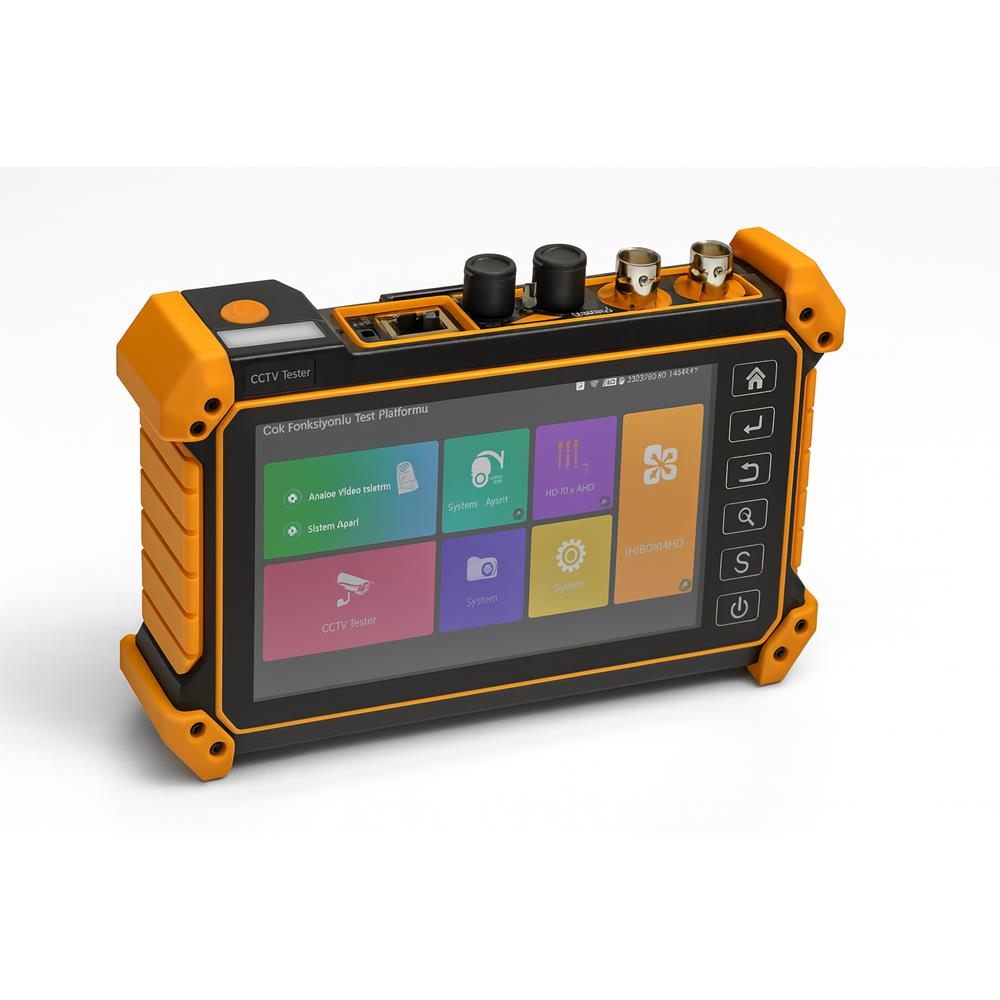

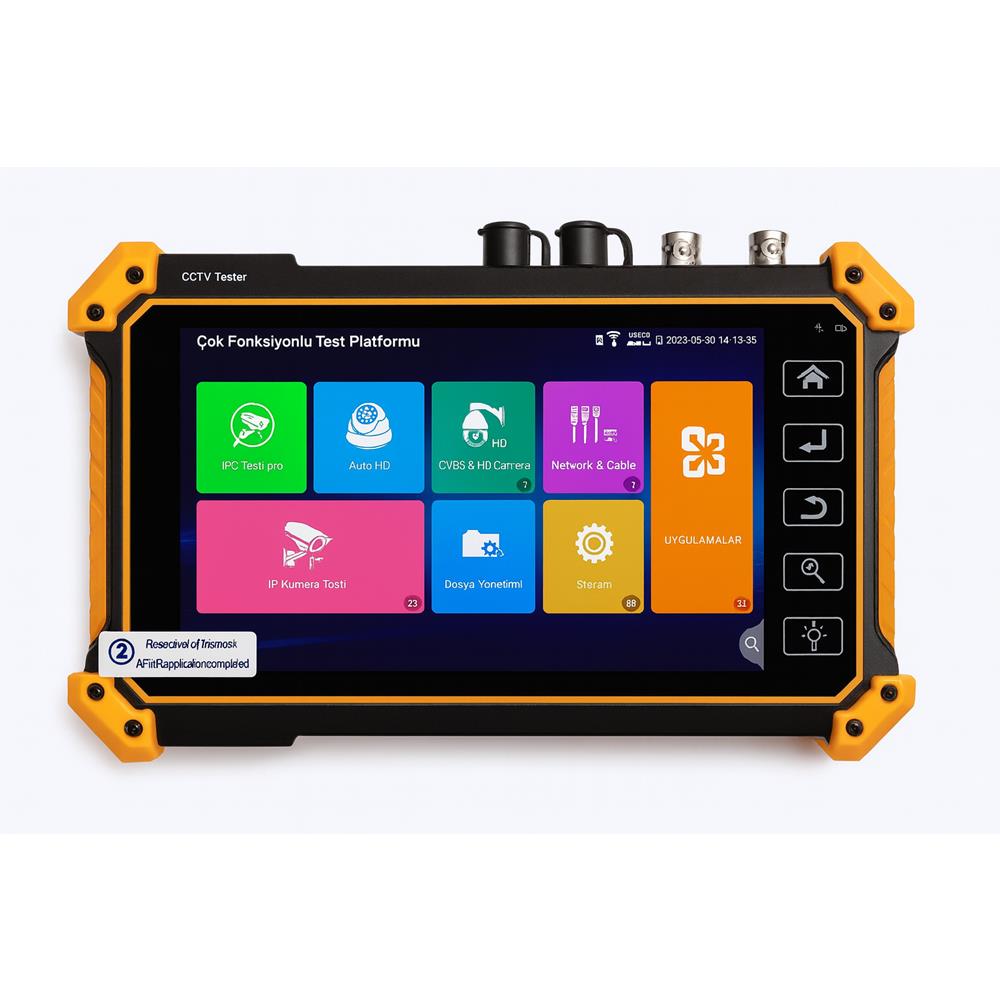

DataForce V58-S CCTV–IP–Fiber Test Cihazı + Kablo Bulucu

Profesyonel güvenlik ve ağ sistemleri kurulumlarında kullanılan DataForce V58-S Tester, çok fonksiyonlu yapısı sayesinde hem CCTV Test Cihazı hem de Fiber Kablo Test Cihazı olarak sahada tüm ihtiyaçlarınızı karşılar. Kamera testinden kablo bulucusuna, fiber optik ölçümlerden PoE çıkışına kadar tek cihazla tüm test işlemlerini yapabilirsiniz.

Teknik Detaylar – Basit Anlatımla

RJ45 Nedir?

RJ45, bilgisayar ağ kablolarının ucuna takılan standart fiştir. Cat5, Cat6 gibi ethernet kablolarının uçlarına bağlanır. DataForce V58-S Test Cihazı ile RJ45 portuna kablo takarak bağlantıları hızlıca test edebilirsiniz.

Cat5 / Cat6 Kablolar

Cat5 / Cat5e: 100 Mbps – 1 Gbps hız için uygundur. Cat6 / Cat6a: Daha yüksek hız (10 Gbps’ye kadar), daha uzun mesafe ve daha az parazit avantajı sunar. Test Cihazı bu kabloların bağlantı dizilimini, kopma ve kısa devrelerini anında gösterebilir.

Kablo Bulucu (Bip Bip Özelliği)

Kablo Bulucu özelliği sayesinde RJ45, BNC ve elektrik kabloları kolayca izlenebilir. Cihaz kabloya sinyal gönderir, alıcı prob (bip bip edici) kabloyu takip eder. Karmaşık panolarda veya duvar içi tesisatlarda doğru hattı bulmak için vazgeçilmezdir.

TDR Ölçümü (Time Domain Reflectometer)

Test Cihazı kabloya kısa sinyal gönderir ve arıza noktasını metre cinsinden hesaplar. Örneğin: “kopukluk 23,5 metrede” gibi net bilgi verir. Bu sayede tüm kabloyu sökmeden sorunu bulabilirsiniz.

Sahada Kullanım Senaryoları

1Kablo Hattını Test Et

RJ45 kablosunu tak, cihaz bağlantıları (wire map) gösterir. Yanlış bağlanan tel varsa ekranda çıkar. TDR ile hata noktası metrajlı görünür.

2Kablo Bulma / İzleme

Cihaz ton jeneratörü moduna alınır. Kabloya sinyal gönderilir. Alıcı prob ile gezilerek doğru kablo “bip bip” sesiyle bulunur.

3IP Kamera Testi + PoE

IP kamerayı cihazın PoE portuna tak, cihaz kamerayı hem besler hem görüntüsünü ekrana getirir. ONVIF desteği ile protokol ve çözünürlük test edilir.

4Analog / HD Kamera Testi

BNC girişinden analog kameraya bağlan, görüntü ve ayarları test et. Bu sayede CCTV Test Cihazı olarak tam verim sağlar.

5Fiber Optik Test

VLS modunda fiber hattına lazer gönderilir, kırık nokta ışık sızdırır. OPM modunda ise hattın sinyal gücü ölçülür. Bu sayede Fiber Kablo Test Cihazı olarak kullanılır.

Teknik Özellikler

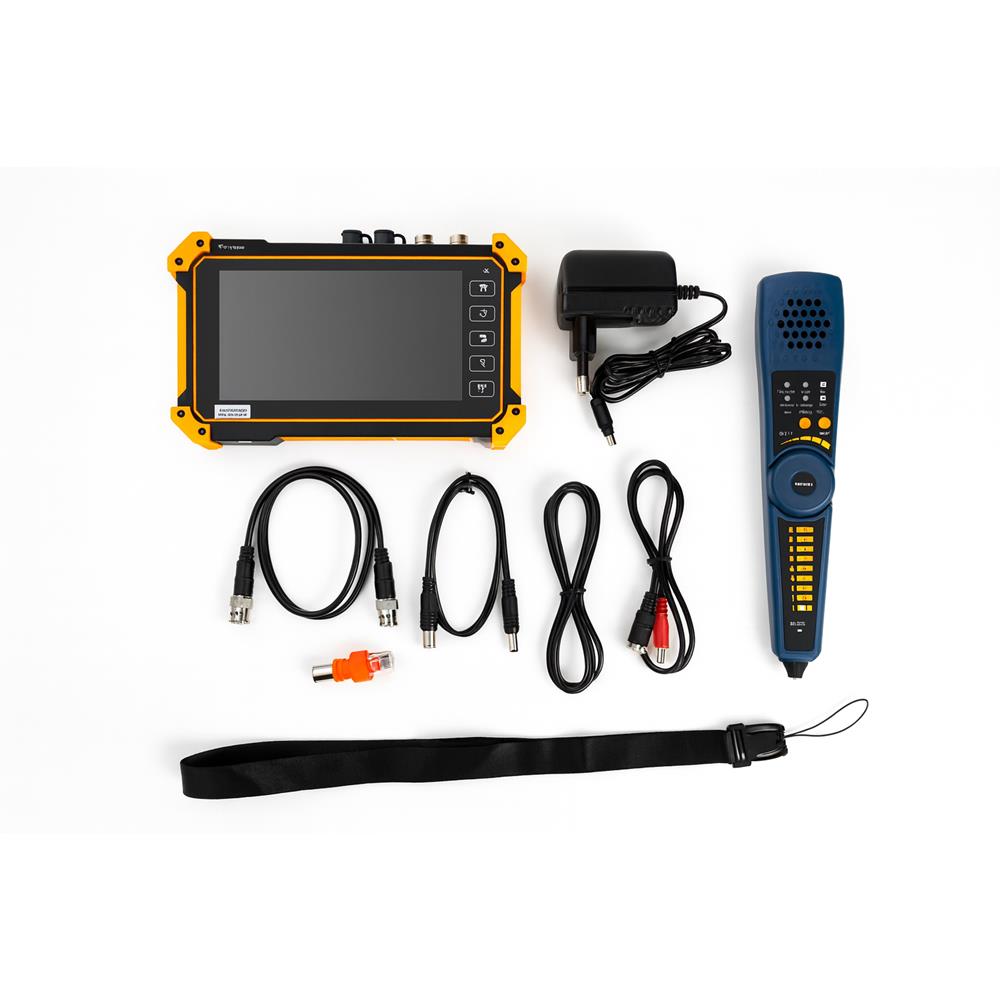

Kutu İçeriği

• DataForce V58-S CCTV–IP–Fiber Test Cihazı
• 12V adaptör
• RJ45 ve BNC test kabloları
• Fiber optik test uçları (VLS & OPM)
• Kablo bulucu prob
• Taşıma kayışı
• Kullanım kılavuzu

Sonuç

DataForce V58-S Tester, sahada teknisyenler için güvenlik kamera kurulumunda ve fiber altyapı testlerinde olmazsa olmaz bir çözümdür. Doğru hattı bulur, kablo arızalarını metre cinsinden gösterir ve PoE ile IP kameraları anında çalıştırır. Hem CCTV Test Cihazı hem de Fiber Kablo Test Cihazı olarak zamandan tasarruf sağlar.
